Решение сложных задач в тяжелых условиях эксплуатации! Высокоэффективный компенсирующий шиберный клапан Teji Valve — импортозамещающее решение, снижающее затраты и повышающее эффективность.
2026-07-03
В таких отраслях тяжелой промышленности, как углехимия, производство поликремния и нефтехимия, клапаны играют ключевую роль в управлении трубопроводными системами; от их надежности напрямую зависит эффективность производственных линий. Традиционные износостойкие шаровые краны и импортные краны с опорой шара на цапфы (trunnion-mounted) часто сталкиваются с такими проблемами, как эрозионный износ, заклинивание, схватывание поверхностей и малый срок службы. Необходимость частой замены и высокие затраты на техническое обслуживание не только нарушают производственные графики, но и существенно увеличивают эксплуатационные расходы.

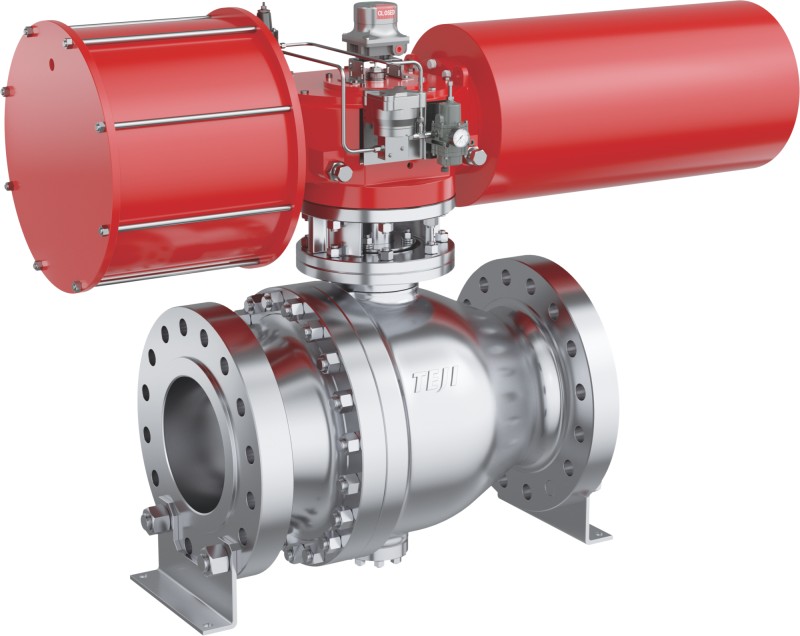

Решая эти типичные для отрасли проблемы, компания Teji Valve Group, опираясь на свой богатый опыт в области исследований и разработок, выпустила высокоэффективный «компенсационный сдвиговой клапан» собственной конструкции. Этот клапан, специально созданный для работы в сложных условиях, служит полноценной заменой традиционным износостойким и импортным шаровым кранам. Он устраняет первопричины производственных проблем, помогая предприятиям повысить качество продукции, сократить издержки и обеспечить стабильную работу производства в долгосрочной перспективе.
**I. Адаптация к различным условиям эксплуатации: мощная альтернатива традиционным и импортным клапанам**
Этот высокоэффективный компенсационный сдвиговой клапан преодолевает эксплуатационные ограничения традиционных моделей, адаптируясь к сложным условиям производства в различных отраслях и обеспечивая при этом превосходные рабочие характеристики и экономическую эффективность.
В углехимической промышленности и секторе производства поликремния он служит полноценной заменой традиционным износостойким шаровым кранам, полностью устраняя такие распространенные проблемы, как заклинивание, схватывание и эрозионный износ. Это предотвращает остановки производственных линий и сложности с техобслуживанием, вызванные выходом клапанов из строя.
В нефтехимических процессах, связанных с тяжелой нефтью и остаточными нефтепродуктами, этот клапан идеально заменяет дорогостоящие импортные аналоги. Он значительно увеличивает срок службы оборудования, снижает частоту его замены и затраты на плановое обслуживание, тем самым разрушая монополию импортного оборудования и позволяя предприятиям существенно экономить на закупках.
**II. Два варианта конструкции для удовлетворения различных эксплуатационных потребностей**
Для работы с различными типами сред и в разнообразных производственных условиях изделие имеет модульную конструкцию, доступную в двух вариантах исполнения. Они специально адаптированы к сложным условиям эксплуатации, что позволяет избежать проблем с совместимостью.
В зависимости от конструктивного исполнения клапаны делятся на подпружиненные и неподпружиненные типы. Подпружиненный тип подходит для стандартных условий эксплуатации, требующих износостойкости (например, при работе с такими средами, как водоугольная суспензия, «черная» и «серая» вода). Неподпружиненный тип разработан специально для вязких сред (таких как латекс и полиуретан), контакт с которыми мог бы привести к выходу пружины из строя; такая конструкция полностью исключает риск неисправности пружинного механизма. Конструкции корпусов включают полнопроходные и цельнолитые (моноблочные) варианты, что позволяет удовлетворить разнообразные требования к монтажу трубопроводов и стандартам транспортировки рабочих сред, обеспечивая при этом баланс между простотой установки и эксплуатационной надежностью.
III. Широкий диапазон рабочих параметров, охватывающий весь спектр значений давления и температуры
Благодаря применению передовых технологий литья и механической обработки, данные клапаны рассчитаны на эксплуатацию в широком диапазоне температур, давлений и типоразмеров. Они соответствуют строгим производственным стандартам, принятым в большинстве отраслей тяжелой промышленности, и отличаются исключительной универсальностью и адаптивностью.
Материалы: углеродистая, нержавеющая, низкотемпературная и жаропрочная стали; выбор материала осуществляется с учетом конкретной рабочей среды и температурных условий;
Температурный диапазон: от -196°C до +590°C, охватывающий все режимы: от криогенных до стандартных и высокотемпературных условий;
Классы давления: от 16 до 420 кгс/см² (CLASS 150–2500), что делает их пригодными для трубопроводных систем как низкого, так и высокого давления;
Стандартные типоразмеры: от DN100 до DN500, что соответствует требованиям к монтажу распространенных промышленных трубопроводов.
IV. Десять ключевых конструктивных преимуществ: надежность в сложных условиях эксплуатации
По сравнению с традиционными клапанами, данная модель с функцией компенсации и срезающим действием отличается существенно модернизированной конструкцией. Ряд запатентованных решений позволяет устранить типичные для отрасли проблемы, обеспечивая такие важные преимущества, как превосходная герметичность, стойкость к эрозии и износу, а также отсутствие необходимости в техническом обслуживании.
1. Полнопроходная конструкция с плавными переходами: предотвращение образования отложений

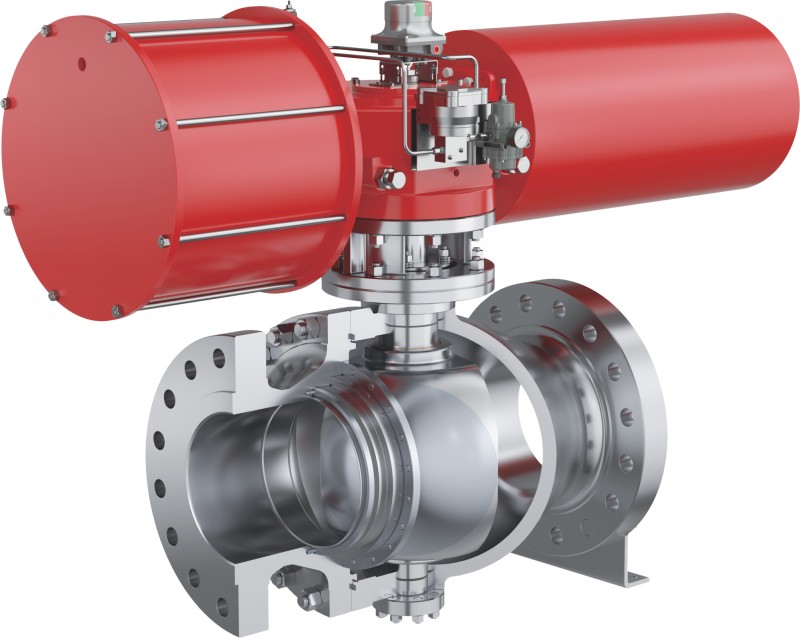

Корпус клапана имеет полнопроходную конструкцию с плавными переходами во всех зонах контакта с рабочей средой. Отсутствие застойных зон и выступающих элементов исключает скопление среды внутри полости клапана, кардинально снижая риск образования отложений и засоров, а также обеспечивая беспрепятственный поток в трубопроводе.
2. Эксцентриковый механизм уплотнения: автоматическая компенсация для повышения герметичности
Инновационный механизм с эксцентриковым кулачком и клином обеспечивает постепенное вхождение запорного элемента в контакт с седлом при закрытии. Уплотнение уплотняется по мере закрытия клапана, гарантируя стабильную и надежную работу с функцией самокомпенсации. При открытии запорный элемент плавно отходит от седла; контакт уплотнительных поверхностей происходит лишь кратковременно в процессе открытия или закрытия, что значительно снижает износ и эффективно продлевает срок службы оборудования.
3. Конструкция с двумя типами седел: универсальность для высоких/низких температур и вязких сред
Клапан может оснащаться двумя типами седел: подпружиненным подвижным седлом и неподвижным седлом. Подпружиненное седло компенсирует тепловые деформации, предотвращая потерю герметичности или заклинивание, вызванные высокими температурами, значительными температурными колебаниями или высоким давлением. Неподвижное (без пружины) седло предназначено для работы с вязкими средами, такими как латекс или остаточные нефтепродукты; такая конструкция исключает риск выхода пружины из строя, упрощает обслуживание и предотвращает абразивный износ или появление задиров на поверхностях.
4. Самоочистка потоком и эффект среза: предотвращение прилипания и заклинивания
При открытии клапана высокоскоростной поток рабочей среды автоматически смывает загрязнения и остатки материала со сферической поверхности. В процессе закрытия клапан эффективно срезает вязкий материал, налипший на сферу. Этот механизм самоочистки двойного действия поддерживает чистоту уплотнительных поверхностей, предотвращая сбои в работе, связанные с прилипанием или заклиниванием.
5. Защита полости пружины от загрязнений: предотвращение выхода из строя ключевых узлов
Полость пружины оснащена защитным кольцом из гибкого графита, которое эффективно препятствует проникновению загрязнений и посторонних частиц, обеспечивая надежную защиту пружинного механизма. Это предотвращает заклинивание или поломку пружины, гарантируя длительную и стабильную работу клапана. 6. Конструкция с нижним расположением узла обратного уплотнения: надежность в экстремальных условиях
Благодаря передовой конструкции с нижним расположением узла обратного уплотнения шток надежно фиксируется даже в аварийных ситуациях — например, при аномальном росте давления в полости клапана или выходе из строя сальникового уплотнения, — что предотвращает выброс рабочей среды. Это гарантирует герметичность узла штока во всем диапазоне рабочих давлений и повышает безопасность производственной линии.
7. Раздельные верхняя и нижняя опоры: отсутствие радиальной нагрузки на шток
В закрытом положении клапана давление рабочей среды полностью воспринимается верхней и нижней опорными конструкциями. Шток передает только крутящий момент для открытия/закрытия и не испытывает радиальных нагрузок; это исключает такие проблемы, как заклинивание или деформация штока в экстремальных условиях, и обеспечивает более стабильную работу.
8. Наплавка твердого сплава: идеальное решение для частых циклов срабатывания
Критические зоны контакта между опорными валами и рабочим органом клапана имеют наплавку из твердого сплава. Это значительно повышает конструктивную прочность и износостойкость, делая клапан идеальным для производственных линий, требующих частых операций открытия, закрытия и переключения.
9. Передовые методы упрочнения: превосходная стойкость к эрозии и износу
Для упрочнения уплотнительных поверхностей шара и седла применяются такие передовые технологии, как высокоскоростное газопламенное напыление (HVOF), наплавка сплавов на никелевой основе и лазерная наплавка. Напыление HVOF обеспечивает твердость более HRC70 и прочность сцепления свыше 10 000 psi, а металлургическая наплавка — твердость выше HRC65 и прочность сцепления более 12 000 psi. Такие поверхности обладают исключительной стойкостью к износу и эрозии, отвечая требованиям эксплуатации в сложных условиях с высокими нагрузками.
10. Прецизионные технологии нанесения покрытий: надежная герметичность в любых условиях
Специализированные процессы термического напыления и наплавки подбираются с учетом конкретных рабочих температур, давлений и характеристик рабочей среды. Это обеспечивает стабильную герметичность в сложных условиях эксплуатации — включая криогенные и высокотемпературные режимы, высокое давление и среды с высокой абразивной активностью, — что делает клапан идеальным выбором для ответственных промышленных применений.
Компания Teji Valve Group специализируется на разработке и производстве клапанов по индивидуальным заказам, решая сложные задачи в области управления потоками промышленных сред и отвечая самым строгим требованиям тяжелой промышленности. Опираясь на технологические инновации, мы тщательно прорабатываем конструкцию каждого высокоэффективного клапана. Благодаря надежной конструкции, отлаженным производственным процессам и высоким эксплуатационным характеристикам этот высокоэффективный компенсирующий сдвиговой клапан рассчитан на работу в сложных условиях различных отраслей промышленности, что делает его идеальным решением для систем управления потоками.
Свяжитесь с нами, чтобы получить подробные технические характеристики, решения для конкретных условий эксплуатации или информацию об услугах по индивидуальному проектированию.
